Uppsala - Länna Järnväg (ULJ), sida 6

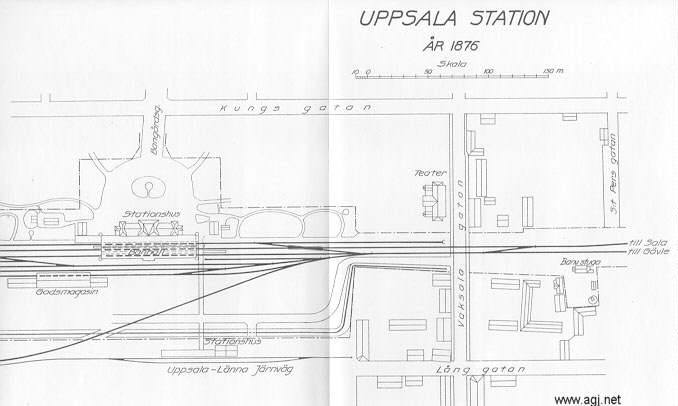

Denna stationsritning är hämtad ur "Vissa större statsbanestationer", utgiven av SJ år 1938. År 1876 ligger järnvägsstationen fortfarande i utkanten av Uppsala. Lännabanans station finns på samma plats som nu, men stationshuset är beläget mitt på den nuvarande plattformen. SJ-stationen har en banhall där tågen kör in. Norr om banhallen går en gångväg över spåren till Lännabanan (det blev aldrig någon gångbro över spåren). SJ har ett godsmagasin där vagnarna körs in. Numera stannar "Upptåget" till Tierp där magasinet låg. Mellan SJ och ULJ löper det s k stadsdiket och man kan se hur SJ omlastningsspår går över en bro ner mot Lännabanan. Långgatan heter numera Storgatan.

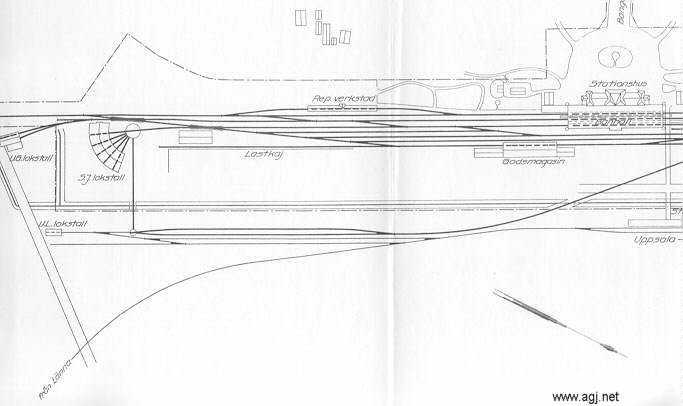

Samma ritning lite längre söderut. ULJ-spåret har samma sträckning som nu. Vid nuvarande Strandbodgatan finns inte någon viadukt (färdig 1934) utan en vägövergång, belägen något närmare stationen än nuvarande viadukt. SJ har lokstallar med plats för 5 lok mittför Hamnesplanaden på den plats där ASG gamla terminal senare låg. UGJ har eget lokstall alldeles intill nuvarande Strandbodgatan.
ULJ har ett litet lokstall av trä. Mellan ULJ-stallet och SJ-stallarna går stadsdiket. Spåret från SJ vändskiva ner till den lilla vändskivan vid ULJ-bangården verkar intressant. Körde SJ ner sitt växellok till omlastningsbangården denna väg för att sedan trycka ut vagnarna över Vaksalagatan? Omlastningen mellan smalspår och normalspår var således belägen ute på ULJ mark öster om stadsdiket. På samma plats byggdes vid mitten på 1950-talet en överföringsramp.
